滚珠丝杠副导程精度

发布时间:2011.05.29 新闻来源: 浏览次数:

● 滚珠丝杠副根据使用要求分定位(P)和传动(T)两大类。传动滚珠丝杠副主要考虑传递动力的能力与稳定性,定位滚珠丝杠副则还要对轴向位移控制提出较高的要求。
 滚珠丝杠副导程精度分七个等级,见图

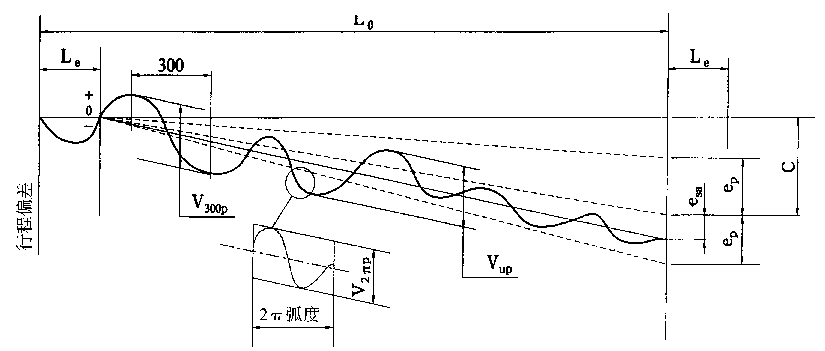

● 滚珠丝杠副导程精度主要考核四大指标,即2p 弧度内行程变动量V2pP; 任意300行程内变动量V300P;有效行程内行程变动量Vup ; 有效行程内平均行程偏差eP。


表-1行程偏差和变动量(摘自GB/T 17587.3-1998)     (点击浏览详情)

有效行程Lu按下式计算
Lu = L1-2Le
式中:Lu - 有效行程,mm L1-丝杠螺纹全长,mm Le -余程,mm(见表2)
表-2
公称导程
 4   5   6   8   10   12   16   20
余程(Le)
 16   20  24  32  40   45   50   60
